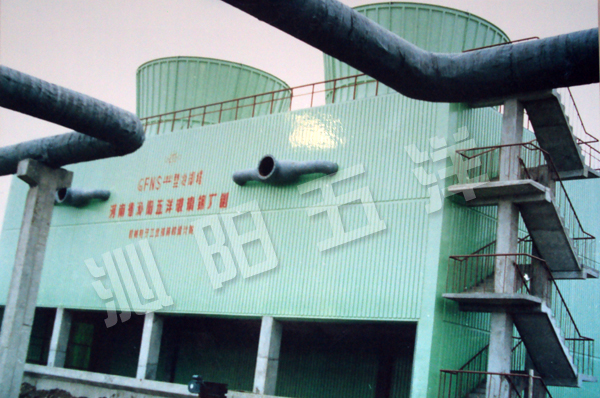

大型鋼筋混凝土冷卻塔

　　由機械工業部第四設計研究院與我單位聯合研制的GFNS2 系列節能型鋼筋混凝土框架逆流式玻璃鋼冷卻塔，單格水量為800-4000m3/h ,共九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

　　在研制過程中我們吸收了國外同類產品的先進經驗和石化、電力、冶金等設計單位及用戶對我們?cè)O(shè)計的GFNS系列第 一代冷卻塔提出的寶貴意見，進行了改型設計，形成了現在GFNS2 系列。該系列冷卻塔所以稱之為"專利產品"，它應用了我們研制獲得的三項國家專利：

　　1、"節能型玻璃鋼冷卻塔"（專利號：88215994.1)，它采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能40~52%，居國內外先進水平。

　　2、"懸臂多跨連續梁鋼筋混凝土主框架逆流式冷卻塔 "（專利號：93201355.4)。其特征是進風口的外側立柱向里移1~2.5m，使氣流直接進到淋水填料中，減少了進風口橫梁處的渦流，并使塔的高度下降0.5~0.9m。配風均勻、冷效提高。在寒地區，不再會出現鋼筋混凝土梁、柱的凍融損壞現象。

　　3、"方形逆流式冷卻塔用斜梯形波填料"（專利號：91216967.2)其特征在于斜梯形波靠粘結頭形成填料塊，穩定性好、耐久。該梯形波高23mm,依靠安裝頭使片距為30mm,通風阻力減少，可使填料高由1.0m,增加到1.5m,提高了熱力性能。

設計工況及代碼意義

　　冷卻水量為代碼所示值（m3/h）

　　代碼意義（以1500型為例）

冷卻塔組成及其特點

　　1、塔體受力結構：為鋼筋混凝土框架結構，自振頻率12HZ，運行的大振幅0.09mm.鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆二道。

　　2、圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，美觀、抗老化。

　　3、風筒：為動能回收型，氣流組織合理、效率高、玻璃鋼材質、輕質高強耐腐蝕。

　　4、風機：為航天航空工業部保定螺旋漿廠生產，葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。

　　5、減速機：保定螺旋漿廠生產，水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。

　　6、電機：為清華大學設計的冷卻塔專用變扭矩變極變速電機。有防爆和不防爆二種。800電站及1000型配雙速，1200型以上為三速，節能顯著，稱之為"節能型冷卻塔"。可以通過控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電雙速為40%，三速為50%以上，它運轉管理靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可開中、低速。此時噪聲可下降3-6dB(A)以上。冬季結冰時風機可開低速反轉。因塔內氣溫高可以消冰。冬季開低速也使飄水降到忽略不計的地步。周圍環境不致因結冰形成污染。

　　7、填料：填料片大波上壓了小波，剛性大、表面積大、對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘接牢固，不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性PVC材質，耐溫-35℃~65℃，阻燃，性能符合能源部NDGJ88-89"冷卻塔塑料淋水填料技術規定"。

　　8、配水系統：為管式配水，采用反射II型噴頭進水壓力只要求在進水管中心標高處有1.5m自由水頭即可。

　　9、收水器：塔內在水管上用HC150-45偏峰型收水器，收水效果顯著。在高速運行時，飄水量小于0.01%,低速時可忽略不計。

　　10、進水管：我單位與冷卻塔使用單位的接管分界線在塔上，見產品說明書上的圖，按平焊鋼板法蘭（S311/32-30）pg=1.0×106pa加工。

　　11、水池：本塔下的水池及基礎，預埋鋼板等由用戶負責，水池與塔的聯接基礎及荷載等，本產品說明書已標出其要求，基礎的鋼筋出頭應與我院鋼筋混凝土框架圖相匹配。水位應在-0.25~ -0.3m為好。水池施工圖也可委托我單位和機械工業部第四設計研究院設計，另行收費。

選用與運行注意事項

　　選用

　　①本說明書已給出了設計工況。如工況與此相差較大時可查熱力性能曲線選塔，如查不到或需要精確計算時可將工藝要求和當?shù)貧庀筚Y料提給四院由電算選定。變速電機的電器控制線路圖由機械部四院提供，用戶希望成套供應時，"電機變速控制柜"可由冷卻塔生產廠提供，但其費用須另計，訂貨時須說明。

　?、陔娫措妷?80伏，50HZ。確

　?、鬯浇聪酪?guī)范設消火栓，它可兼做沖洗填料和水池沉積物之用。

　?、苎h(huán)冷卻水的濁度不大于100mg/L,水中不得含油污及對玻璃鋼溶蝕的物質。

　?、堇鋮s塔承受地震烈度         ≤8度。

　?、揎L(fēng)載                    ≤70×102pa。

　?、摺鱰=10℃時，補充水量中蒸發損失總循環水量的1.72%,飛濺損失占0.01%。

　?、噙M(jìn)水塔壓力（進水接管處）1.5×104pa(0.15Kg/cm2)。

　?、崴?shù)谋芾妆Ｗo(hù)裝置及燈光由用戶安裝。

　?、庠O(shè)計水池時，池內梁頂標高應比水池頂標高低0.3m。

　　運轉

　?、贉p速機應經常檢查油標油位，潤滑油推薦用22~28號雙曲線齒輪油或60~120號工業齒輪油，夏季用粘度大的油。第 一次運轉500小時后將油排空，換新油。

　　②風機、電機、減速機運轉前須按相應產品說明書檢查，特別是電機接線，應按電機廠提供的接線圖接線，有時各方表示不一致，易造成接線錯誤。符合要求后再啟動，啟動順序，由低速到高速。葉片角按樣本規定數值安裝后，如高速運轉電流超過額定值，應停機速與我單位聯系。

　　調整風機葉片角度符合要求的標準是：

　　a、在各風機葉片距風筒150mm處的上下緣劃線得到上點和下點的高差△h值，每個葉片的△h值大與小之差不得大于2mm；

　　b、距風筒150mm片葉片上緣的標高值，每個葉片標高值大與小之差值不得大于0.002R(R為風機半徑）；

　　c、電機的電流在高速運轉時等于額定值的0.9-0.95。

　?、廴缪h(huán)水、補充水水質差時應采取水質穩定措施，設旁濾器，必要時尚須采取殺菌滅藻措施。

　?、懿Ａт搶偃紵w，因此冷卻塔維修時不得動用明火，如動用明火則必須采取相應安全措施，并且必須經過消防，安全部門批準，有專職消防人員、消防設施在場。如需要阻燃型玻璃鋼，訂貨時提出，需增加相應費用。

　?、轃崃π阅?、噪聲及振動等技術指標，如有關生產質量問題由機械工業部第四設計研究院和我單位共同負責。

　?、?6年我單位對已運行在平頂山化肥廠的4臺GFNS2-2500型冷卻塔進行了實測，證實本塔的熱力性能有余量，設計選用時，不宜打折扣使用，以免浪費，實測后，對進風口高度做了調整，選用時以此產本為準。
